CAT7A 4x2x23/1 AWG Firmus S/FTP LSZH-SHF1

Description:

Naves officinae, Maritime Environment, Maximum datae rates, Telecom systemata, Maximum band latitudo digitalis applicationes cum low BER, Indoor/Outdoor usus, institutiones fixas, naves, Lorem celeritas & lux artis.


Product Detail

Product Tags

Naves officinae, Maritime Environment, Maximum datae rates, Telecom systemata, Maximum band latitudo digitalis applicationes cum low BER, Indoor/Outdoor usus, institutiones fixas, naves, Lorem celeritas & lux artis.

Copia at: -20 ad 75°C
Install: 0 ad +60 °C, minimum flecte: 20 times OD
Operatur ad: -20 ad +75 °C, flecte minimum: 10 times OD
Maximus viverra: 110N
Pondus: 81 kg/km
Signa: ISO/IEC 11801 , IEC 61156-1, IEC 61156-5, IEC
60092-350, IEC 60092-360, RoHS-2 2011/65/EU

Design & Construction

Conductor: Mollis annealed filum aeneum nudum
Conductor Size: 23 AWG
Insulatio: PE-Foam
Insulatio OD: normal Ø1.38±0.05mm.
Insulation Crassitudo 0.39mm
Pair: 2 insulatas conductores destitutus in par
Color code: 1. Albus/hyacinthus + Caeruleus 2. White/aureus + Orange
3. White/viridis + Viridis 4. White/brunneis + Brown
Clypeus par ad par: Aluminium Foil-Polyester Tape
C% par clypeum ad par Coverage
Clypeus exterior: solidus Tinned aeris Braid
Exterior clypeus Coverage: Nom.80%
Jacket exterior: LSZH SHF1
Nominalia vaginae exterioris crassitudinis: 0.75± 0.30 mm
iaccam exteriorem OD: 8.4±0.50 mm
Vestigium: YANGERTM CAT7A 4x2x23/1 AWG Solidorum S/FTP LSZH-SHF1
Color Jacket exterior: Grey

Proprietates Environmentales et Ignis Performances

Gradus aciditatis gasorum: IEC 60754-1/2
Gas acidum halogen: IEC 60754-1/2
Fumus Emission: IEC 61034-1/2
Flamma retardat: IEC 60332-1-2
Ignis retardat: IEC 60332-3-22

Characteres electrica

Resistentia conductoris @ 20°C: ≤ 93.8Ω /km
Resistentia insulation: ≥ 5000 MΩ km
Mediocris characteristicum impedimentum @ 100MHz 100 ± 5 Ω
Impedimentum translationis: ≤100mΩ/m @ 10MHz
Mora skew(4~100MHz): ≤25ns/100m
Velocitas factor 74%
Conductor resistentiae unbalance in par: ≤2.0%
Conductor resistentiae unbalance inter par: ≤4.0%
capacitance unbalance to earth at 800Hz or 1000Hz: ≤160pF/100m
Facultas mutua: ≤56nF/km

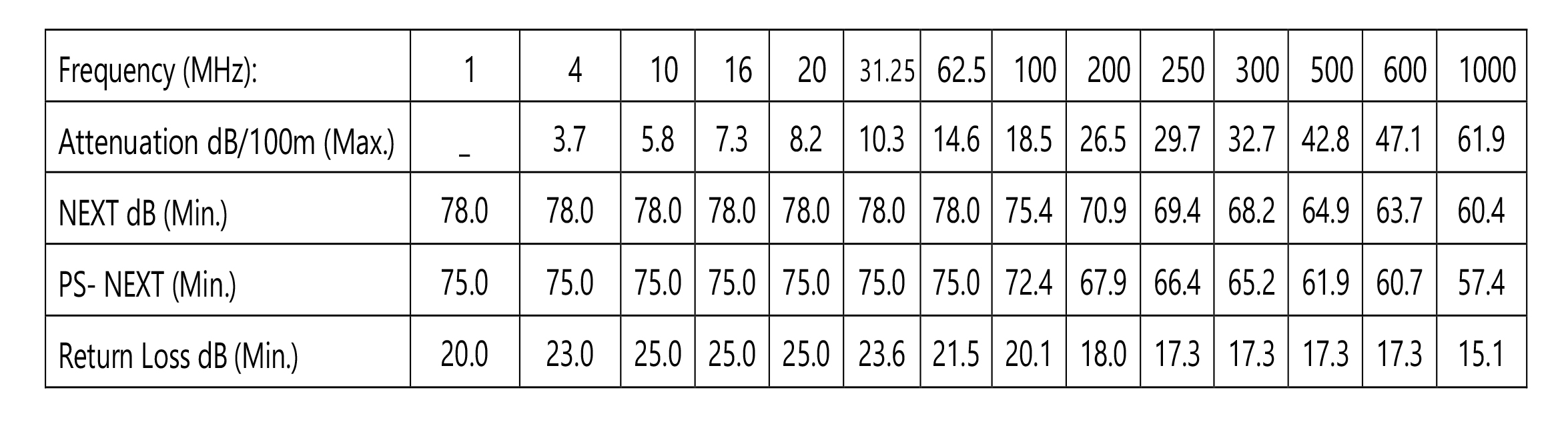

Electrical Properties

YANGER-CAT7A-4X2X231-AWG-Solid-SFTP-LSZH-SHF1_L271901GY-2

© 2019 Yanger Marine
All Rights Reserved.
Yanger (Shanghai) Marine Technologiae Co., Ltd (Yanger) ius reservat mutandi productorum specificationem sine praevia notatione.Tractus non possunt ascendere et solum ad proposita generalia et informationes providentur.Indicium in hoc catalogo continetur proprietatis proprietatis Yanger, et non utendum, expressum vel detectum aliis sine scripto Yanger auctoritate.
